Alte Twizy Akkus weiter nutzen.

So nun ist einer unsere beiden auf Catl. umgebaut. Somit habe ich weitere 7 Zellen für meine solar Anlage. Das fehlende Material sollte Montag kommen. Mal sehen ob es dann eine Weihnachts- solar anlagen Erweiterungs Bescherung gibt.

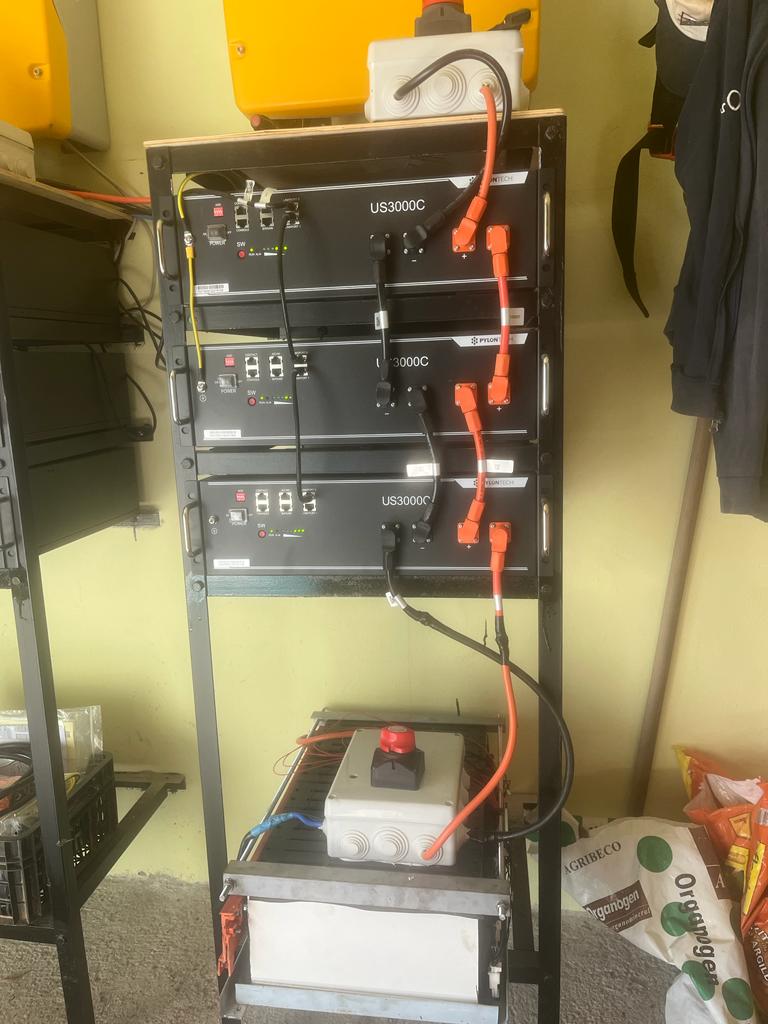

So weiter geht es. Ich habe nun den ersten von 3 Twizy Akkus in unsere Insel Solaranlage integriert.
Zum ersten musste ich 1 Zelle aus dem Pack nehmen da ansonsten mit den 56Volt die Inverter in Kombination mit den bestehenden 48Volt Pylontech Raks das Twizy Akku nicht voll laden würde.
Also 6x8Volt passt dann perfekt in unsere bestehende Anlage. Ich habe nach anraten hier im post das Jk. bms B1A20S15P mit Zellen ballancing verwendet. Unten ein paar Fotos.

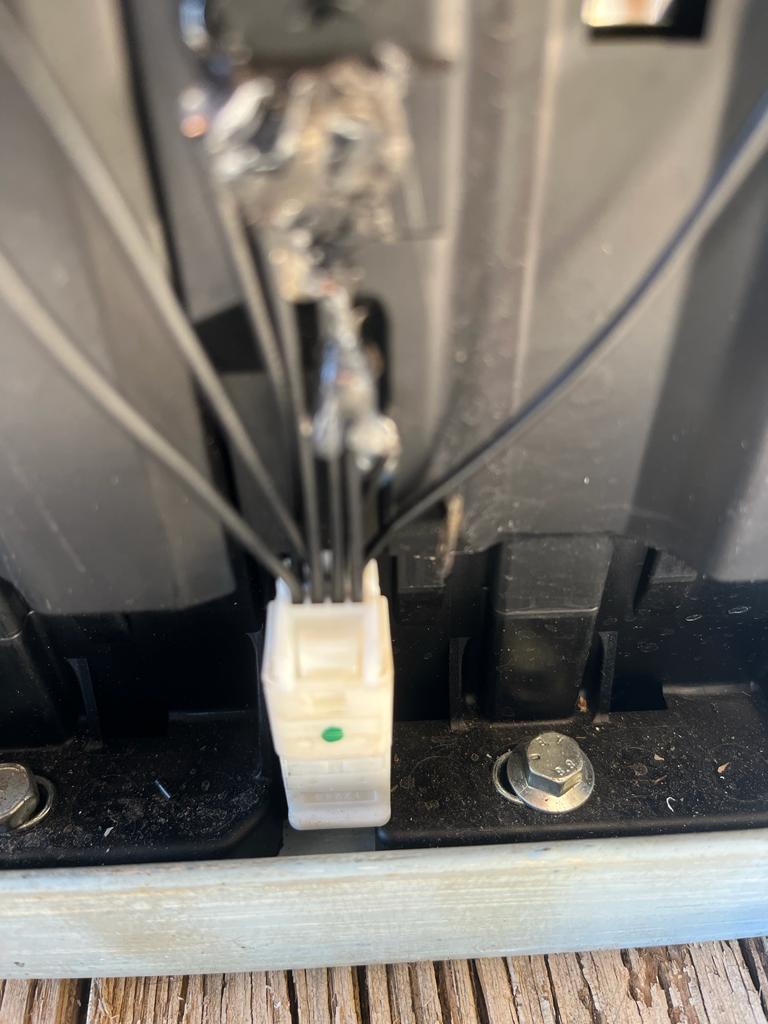

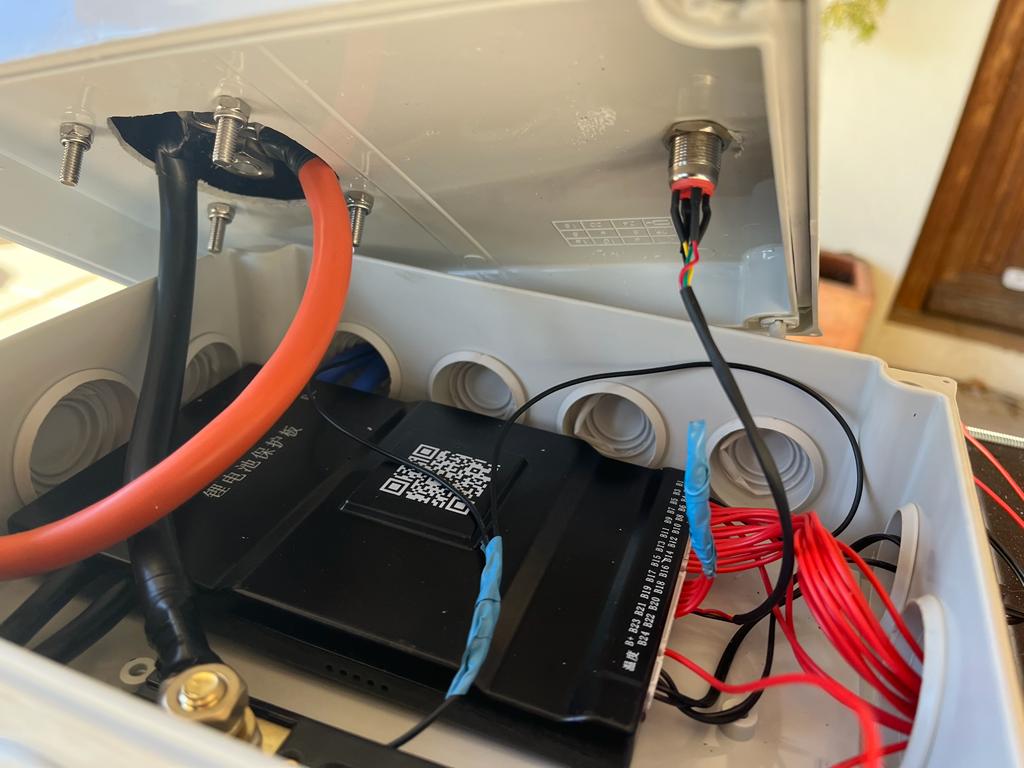

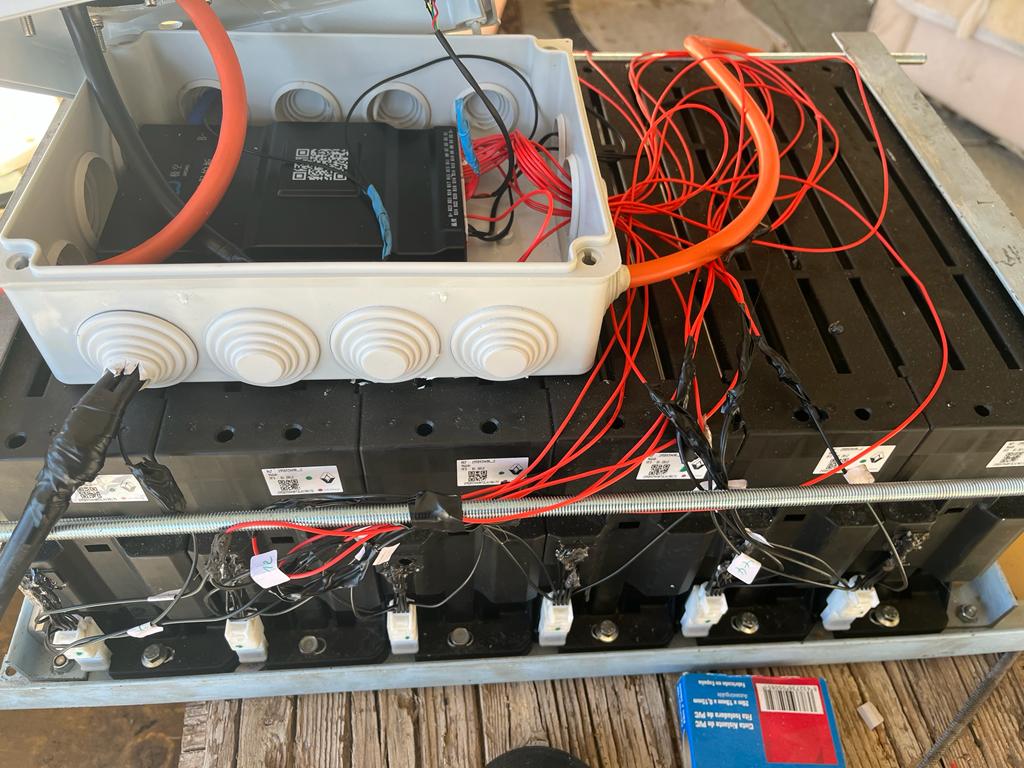

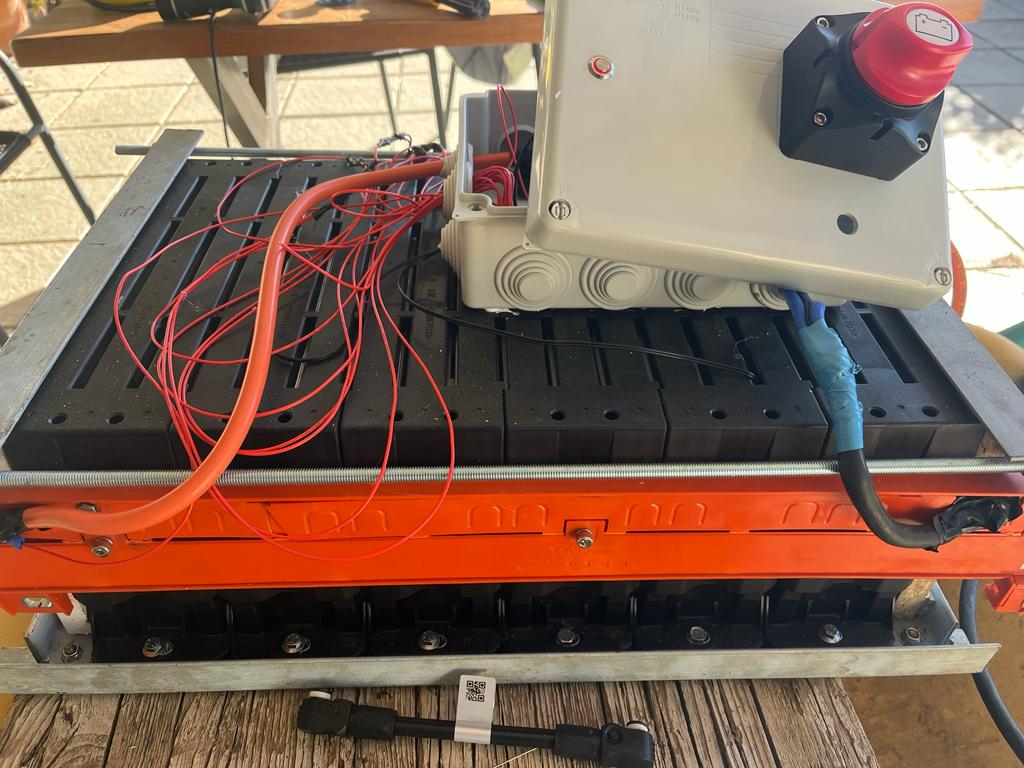

Weiterhin braucht man 6 Stück männliche 8 Pol Stecker zum Anschluss der Zellen an das BMS. Ich habe das ganze dann in eine Standart Abzweigdose mit einer 250amp. Schmelzsicherung und einem Batterie Trennschalter verbaut. Mit der JK. App. kann man per Bluetooth die Zellen Ladung ect. einstellen. Die Zellen müssen in einen rahmen verspannt werden ich habe das mit Winkeleisen 8mm. Gewindestangen und 2 Holzplatten gelöst. Soweit funktioniert alles einwandfrei. Ich werde in den nächsten Tagen noch eine Handzeichnung mit der Kompletten Verdrahtung machen. (Bevor ich wieder alles vergessen habe).
Kosten Bms €120,- plus Sicherung Trennschalter Abzweigdose ein paar 25mm. Winkel Kleinzeug €30,-.
Also zusammen etwa €150,- für ein 5kw. 48 volt Akku.
Finde ich nicht Schlecht.

(3).jpeg[/attachment] (4).jpeg[/attachment]

Hallo
Mit einen Aktivbalacer hättes du die Zellen mit verwenden können , da muss man nicht voll Laden . Er beginnt mit einen einstelbaren Spannungsunterschie zu arbeiten . Das BMS Muss dan den Akku gegen Tiefentladung schützen .

ernst_m schrieb: Hallo
Mit einen Aktivbalacer hättes du die Zellen mit verwenden können , da muss man nicht voll Laden . Er beginnt mit einen einstelbaren Spannungsunterschie zu arbeiten . Das BMS Muss dan den Akku gegen Tiefentladung schützen .

Aktives Ballancing hat das JK. Bms. Man muss sich dann aussuchen ob man 7 Ständig fast lehre Zellen bei etwa 54 Volt hat oder 6 volle Zellen. Wenn das Ladegerät sagt bei 54 Volt es ist Schluss dann bringt ein aktiv Ballancing auch nichts oder ? Es kann sich ja nicht eine höhere Voltzahl generieren um die 14 Zellen auch alle auf 4,2 Volt zu bekommen.

Hallo
Die Volt werden nicht mehr . Aber die Zellen werden geschond , da sie nicht an die Grenzen kommen . Akkus fühlen sich im Mittleren Ladezustand am wohlsten . Die Gespeicherte Leistung wird aber auch nicht mehr werden , da die Zellen nicht voll werden .

ernst_m schrieb: Hallo
Die Volt werden nicht mehr . Aber die Zellen werden geschond , da sie nicht an die Grenzen kommen . Akkus fühlen sich im Mittleren Ladezustand am wohlsten . Die Gespeicherte Leistung wird aber auch nicht mehr werden , da die Zellen nicht voll werden .

Ja genau es werden nicht mehr Volt auch nicht mit Zellen Ballancing.
Lio-Akkus fühlen sich am wohlsten bei etwa 80-90% Ladung und das kann im Bms eingestellt werden. Es ist allerdings zu bemerken das die Twizy Zellen für über 10 Jahre auf 4,2 Volt/100% geladen wurden und anscheinend keinen Schaden genommen haben.
Dann rechnen wir mal. 14 Zellen x 4,2 volt = 58,8 Volt das entspricht dann 100%. Bei 3,2 Volt sind die Zellen komplett leer 3,2x 14 = da wären 44,8 Volt.
Wenn man nun von einer linearen Leistung ausgehen würde, was nicht der Fall ist, käme man bei etwa 54 Volt Ladung auf etwa 65% Ladekapazität.
Bei 6,1 Kw. Akku Leistung X 65%= 3,97 Kw. abrufbare Leistung bei Entladung auf 0%, bei deiner Idee.
Im Vergleich zu 12 Zellen nur zu 90% entladen ergeben 4,7kw. und bei 100% Ladung 5,22kw. nutzbare Leistung.
Somit macht deine Rechnung keinen Sinn.
Dazu kommt noch das sich das Leistung/Volt-zahl in den Zellen nicht linear verhält sondern eher im höheren Volt Bereich der Zelle die Leistung entfaltet wird.
Und bei jedem 6sten Akku kann ich noch ein extra System dazu Extra bauen.
Schönen Tag;)

Gelibra schrieb:

Auf diesen Fotos sieht es aus als sei es dir tatsächlich gelungen, die Module wieder so vor zu spannen, dass der Bauch weg ist.
Täuscht das?
Wenn nicht, mit welcher Technik bzw. wie viel Gewalt hast du das geschafft?

4 Große Schraubzwingen, mal sehen ob ich die Fotos noch finde.

Ich habe auch die alte Zellen wiederverwendet. Zwei 4mm Alu-platten an den enden und vier M8 Gewindestangen. Wie viele Nm kann ich nicht sagen, aber es war überraschen wenig kraft welches nötig war um es vollkommen zusammenzudrücken..

Und der Speicher ist ständig in Betrieb und funktioniert noch?

Das ist wirklich nicht böse gemeint.
Ich habe da keine Ahnung von.
Aber gefühlt hätte ich doch auch Skrupel mit gewaltigen Kräften auf die Zellen einzuwirken um sie wieder unter die "bauchfreie" Vorspannung zu bringen.

villadsen schrieb: Ich habe auch die alte Zellen wiederverwendet. Zwei 4mm Alu-platten an den enden und vier M8 Gewindestangen. Wie viele Nm kann ich nicht sagen, aber es war überraschen wenig kraft welches nötig war um es vollkommen zusammenzudrücken..

Fand ich auch nicht sooo schlimm. Kommt auch auf den Zustand der Zellen an, ich hatte einen satz mit 50000km. und einen mit 17000km. das war schon ein unterschied.
Ich habe die Fotos wie ich vorgegangen bin gefunden.

villadsen schrieb: Ich habe auch die alte Zellen wiederverwendet. Zwei 4mm Alu-platten an den enden und vier M8 Gewindestangen. Wie viele Nm kann ich nicht sagen, aber es war überraschen wenig kraft welches nötig war um es vollkommen zusammenzudrücken..

Beruhigend!
Ich habe hier inzwischen 2 Satz alter Module rumliegen mit denen in mittelfristig ins PV-Speicher-Geschäft einsteigen will!

Für Snorre. Alles gut soweit ich weiß, ich werde mich gleich nochmal mit dem BMS verbinden und schauen.

Snorre schrieb: Und der Speicher ist ständig in Betrieb und funktioniert noch?

Das ist wirklich nicht böse gemeint.
Ich habe da keine Ahnung von.
Aber gefühlt hätte ich doch auch Skrupel mit gewaltigen Kräften auf die Zellen einzuwirken um sie wieder unter die "bauchfreie" Vorspannung zu bringen.

Ja, es funktioniert noch - und zwar ganz ohne Probleme. Allerdings war die restliche Kapazität bei meine Zellen nicht besonders hoch. Ich habe es nicht gemessen aber viel mehr als 3 kWh sind nicht drin. Wie geschrieben. Es war keine grosse Akt die Zellen zusammen zu spannen. Ich hatte zuerst die Zellen mit den Busbars verbunden und dann Stück für Stück den Muttern an den Gewindestangen zusammen geschraubt. Alles kein Problem.

villadsen schrieb:

Snorre schrieb: Und der Speicher ist ständig in Betrieb und funktioniert noch?

Das ist wirklich nicht böse gemeint.
Ich habe da keine Ahnung von.
Aber gefühlt hätte ich doch auch Skrupel mit gewaltigen Kräften auf die Zellen einzuwirken um sie wieder unter die "bauchfreie" Vorspannung zu bringen.

Ja, es funktioniert noch - und zwar ganz ohne Probleme. Allerdings war die restliche Kapazität bei meine Zellen nicht besonders hoch. Ich habe es nicht gemessen aber viel mehr als 3 kWh sind nicht drin. Wie geschrieben. Es war keine grosse Akt die Zellen zusammen zu spannen. Ich hatte zuerst die Zellen mit den Busbars verbunden und dann Stück für Stück den Muttern an den Gewindestangen zusammen geschraubt. Alles kein Problem.

Also hier wie gesagt geht auch alles noch. Zur Kapazität kann ich nicht viel sagen da meine beiden Sätze zusammen mit 9 Stück Pylontech US3000 geladen und entladen werden. Schlussspannung haben ich wie im Twizy BMS auf 4,1 volt gestellt.

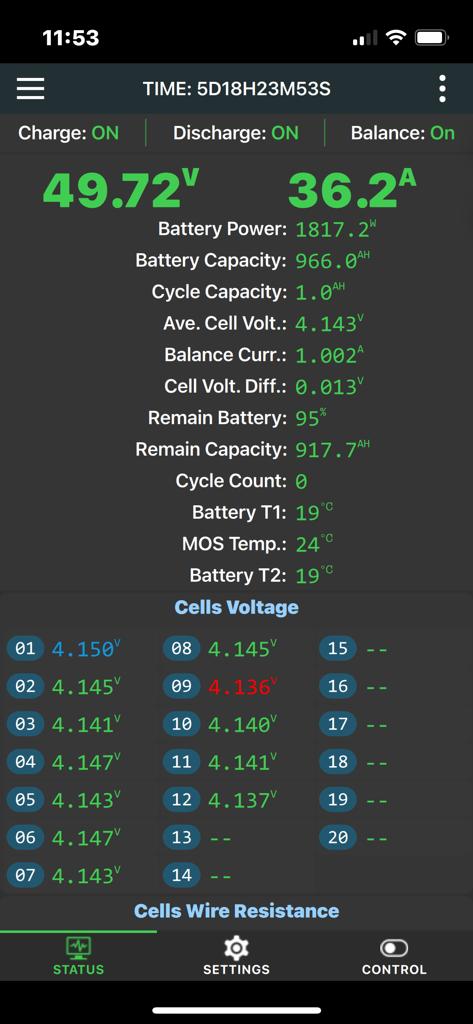

Fotos vom BMS Stand von jetzt gerade im Anhang.
