21 Jun 2023 13:26 #245174 von TwizyChrisy

Eigenbauakku die drölfzigste

Jack-Lee schrieb: Wollte gerade den Akku "fix" fertig machen und habe beim einsetzen der Blöcke den Finger unter der Ecke des Moduls gehabt... Linke Hand ist jetzt erstmal einige Tage außer Betrieb.... sch...

AUA!!! Gute Besserung.

Mehr Twizys, mehr Freude.

Folgende Benutzer bedankten sich: weiss60

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Jack-Lee
Autor
Gold Boarder

Beiträge: 1359
Dank erhalten: 1464

22 Jun 2023 09:34 #245192 von Jack-Lee

Eigenbauakku die drölfzigste

PS. So musste ich's jetzt erstmal stehen lassen.
Module müssen noch rein gehoben werden, Kabel an die Steckverbinder, sowie das Kabel zwischen BMS und Stromsensor gecrimt werden. Dann kann schon eingebaut werden.

Anhänge:

Folgende Benutzer bedankten sich: smartLooser, euver, Rebound, maikt, green_fox, Green_Pirate, miata, Cietie, lip

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

green_fox
Top Boarder

Beiträge: 1197
Dank erhalten: 687

22 Jun 2023 10:29 #245195 von green_fox

Eigenbauakku die drölfzigste

Das sieht doch auf jeden Fall schon sehr gut aus!

Ich fahre mit 100% veganen Strom

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

TwizyChrisy
10k Boarder
Der Trend geht klar zum Zweittwizy äähhh....

Beiträge: 18692
Dank erhalten: 10461

22 Jun 2023 11:18 #245201 von TwizyChrisy

Eigenbauakku die drölfzigste

Was für "Module"/Zellen kommen jetzt da rein?

Mehr Twizys, mehr Freude.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Goldbacher
Platinum Boarder

Beiträge: 3884
Dank erhalten: 1762

22 Jun 2023 12:34 #245205 von Goldbacher

Eigenbauakku die drölfzigste

2 Catl-Blocks

Folgende Benutzer bedankten sich: TwizyChrisy, euver

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

TwizyChrisy
10k Boarder
Der Trend geht klar zum Zweittwizy äähhh....

Beiträge: 18692
Dank erhalten: 10461

22 Jun 2023 13:17 #245208 von TwizyChrisy

Eigenbauakku die drölfzigste

Und dann noch ein 30KW CCS Schnellader

Mehr Twizys, mehr Freude.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Pfälzer68
Platinum Boarder

Beiträge: 7890
Dank erhalten: 4431

22 Jun 2023 15:45 #245213 von Pfälzer68

Eigenbauakku die drölfzigste

Ohne jetzt nochmal den kompletten Fred durchzuforsten.. der isr dann so Bodenbündig wie der Originale? Nur ohne die Querstreben?

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Jack-Lee
Autor
Gold Boarder

Beiträge: 1359
Dank erhalten: 1464

22 Jun 2023 23:11 #245240 von Jack-Lee

Eigenbauakku die drölfzigste

Die Module hängen auf ihren originalen seitlichen Aufnahmeleisten. Die Streben im Bild sind die Aufnahmen (kommen noch M6 Einziehmuttern rein).

@twizyChrisy : Leider nur für meinen eigenen 400V Umbau. Die minimale Spannung der meisten CCS Säulen beträgt 200V, daher ist da mit nem 50V System kein Blumentopf zu gewinnen. Aber einen richtigen 3,3kW Lader sollte man als Ersatz rein bekommen. Habe da schon was passendes da, mal schauen.

Folgende Benutzer bedankten sich: TwizyChrisy, Green_Pirate

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

TwizyChrisy
10k Boarder
Der Trend geht klar zum Zweittwizy äähhh....

Beiträge: 18692
Dank erhalten: 10461

22 Jun 2023 23:59 #245241 von TwizyChrisy

Eigenbauakku die drölfzigste

Jack-Lee schrieb: Die Module hängen auf ihren originalen seitlichen Aufnahmeleisten. Die Streben im Bild sind die Aufnahmen (kommen noch M6 Einziehmuttern rein).

@twizyChrisy : Leider nur für meinen eigenen 400V Umbau. Die minimale Spannung der meisten CCS Säulen beträgt 200V, daher ist da mit nem 50V System kein Blumentopf zu gewinnen. Aber einen richtigen 3,3kW Lader sollte man als Ersatz rein bekommen. Habe da schon was passendes da, mal schauen.

Das mit dem CCS war eigentlich mehr als Gag gedacht

Respekt für die Arbeit bisher.

Mehr Twizys, mehr Freude.

Folgende Benutzer bedankten sich: Rebound, Pfälzer68, Jack-Lee

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Jack-Lee
Autor
Gold Boarder

Beiträge: 1359
Dank erhalten: 1464

27 Jun 2023 13:15 #245393 von Jack-Lee

Eigenbauakku die drölfzigste

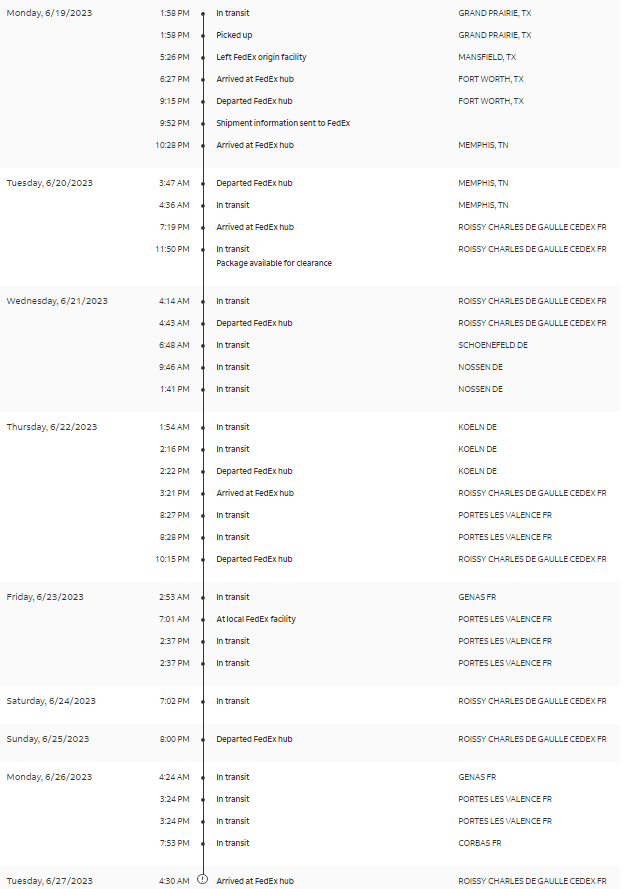

Wie ich sowas liebe...
Soll seit über einer Woche hier sein, war schon in Deutschland und ist dann irgendwo nach Frankreich abgebogen und wird dort durch die Gegend geschippert.
Da sind die Steckverbinder für den Akku drin...

Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Jack-Lee
Autor
Gold Boarder

Beiträge: 1359
Dank erhalten: 1464

29 Jun 2023 22:07 - 29 Jun 2023 22:07 #245510 von Jack-Lee

Eigenbauakku die drölfzigste

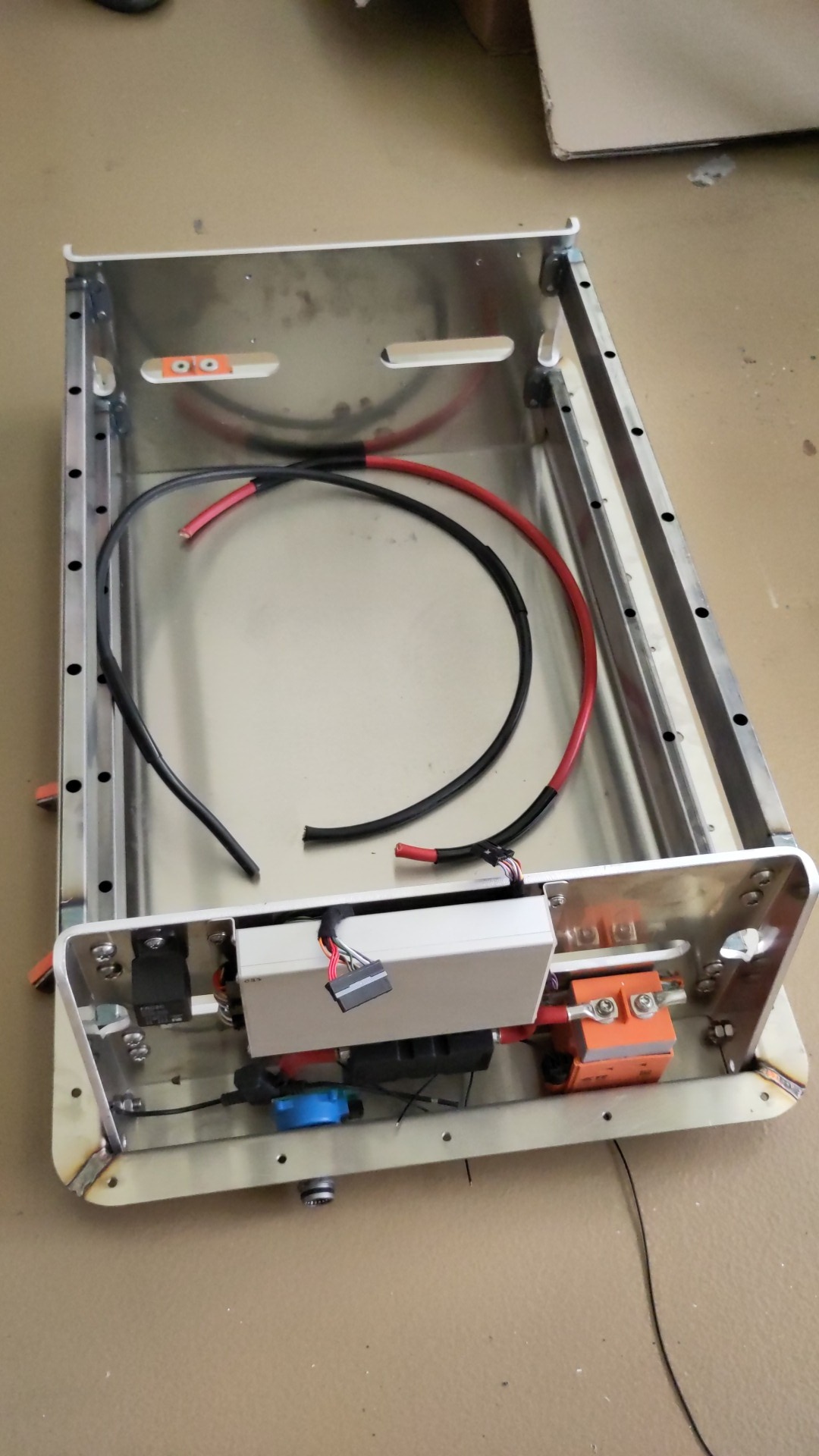

Paket kam gestern Abend an. Heute 10h dran gesessen und es sieht auf den ersten Blick aus wie zuvor...
Aber erledigt wurde:
-Kabelbaum BMS Steckverbinder/Schütze/Stromsensor
-Einpassen Steckverbinder
-HVIL verkabeln
-Stromleitungen verlegen
-Gehäuse vervollständigt und alles montiert und abgedichtet

Morgen mit dem Kollegen noch die Akkumodule rein heben, die noch anschließen, finaler Funktionstest, Einbau (der kommt dann Samstag da ich morgen ab 12 andere Termine habe).
Licht am Ende des Tunnels

PS. Ladeeingang ist nun genauso bestückt wie der Ausgang. Kann also 200A dauerhaft ab...

Anhänge:

Letzte Änderung: 29 Jun 2023 22:07 von Jack-Lee.

Folgende Benutzer bedankten sich: smartLooser, euver, Rebound, ad peter, villadsen, Goldbacher, AndiEcker, ZE-Zimi, green_fox, Green_Pirate, Stevie_AN

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Jack-Lee
Autor
Gold Boarder

Beiträge: 1359
Dank erhalten: 1464

30 Jun 2023 11:22 - 30 Jun 2023 11:23 #245516 von Jack-Lee

Eigenbauakku die drölfzigste

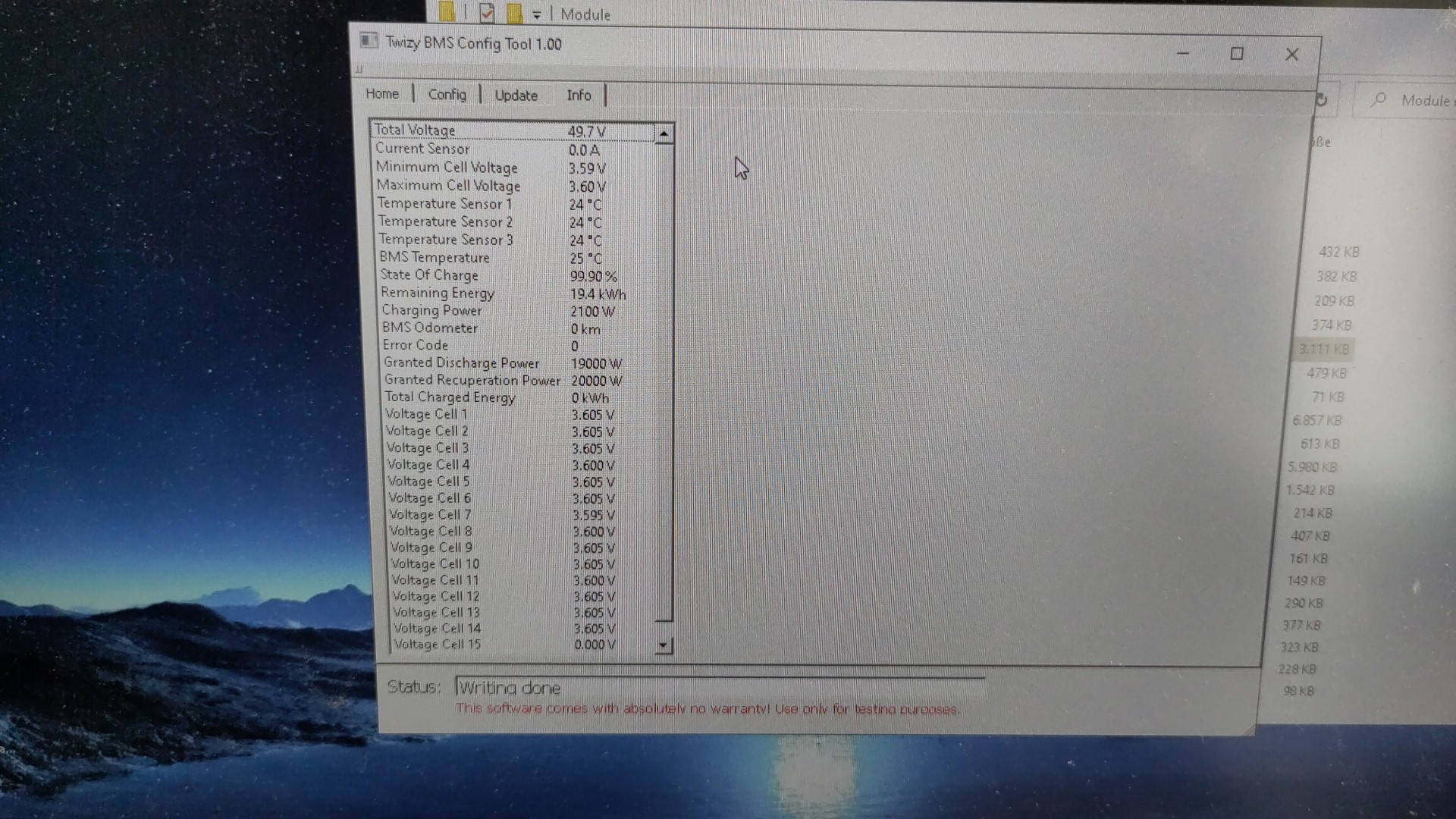

Heute Module gefräst, das erste rein gehoben, BMS Leitungen angesteckt (und eine davon 5mm zu kurz gemacht... Das werde ich nochmal verlängern müssen), BMS mal angesprochen und ausgelesen, sowie neue Firmware drauf. Aktuell sieht alles gut aus.
Relais schalten alle auf den jeweiligen Kontakten, HVIL funktioniert und ich scheine keine Patzer im Pinout gemacht zu haben.
Morgen dann "Finaaaaleee", Deckel drauf, einbauen...

PS. Gestern hätte ich "Samstag" schreiben sollen, war aber wohl schon zu matschig in der Birne. Das ich heute bis 11:30 nicht fertig werde inkl. Einbau war klar.

Letzte Änderung: 30 Jun 2023 11:23 von Jack-Lee.

Folgende Benutzer bedankten sich: euver, Rebound, Goldbacher, green_fox, Fascal

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

TwizyChrisy
10k Boarder
Der Trend geht klar zum Zweittwizy äähhh....

Beiträge: 18692
Dank erhalten: 10461

30 Jun 2023 15:14 #245519 von TwizyChrisy

Eigenbauakku die drölfzigste

Ich drück die Daumen für die erste Probefahrt!!!
Und gute Besserung.
Schaut ja echt gut aus.

Mehr Twizys, mehr Freude.

Folgende Benutzer bedankten sich: Rebound

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Jack-Lee
Autor
Gold Boarder

Beiträge: 1359
Dank erhalten: 1464

30 Jun 2023 15:20 #245520 von Jack-Lee

Eigenbauakku die drölfzigste

Muss nur mal schauen wie ich am schlausten das Ladegerät ankabel. Das ist original ja nur mit Klingeldraht am Akku, jetzt kommen da halt 35mm2 raus. Braucht's noch ne Unterverteilung.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Jack-Lee
Autor
Gold Boarder

Beiträge: 1359
Dank erhalten: 1464

01 Jul 2023 17:11 #245526 von Jack-Lee

Eigenbauakku die drölfzigste

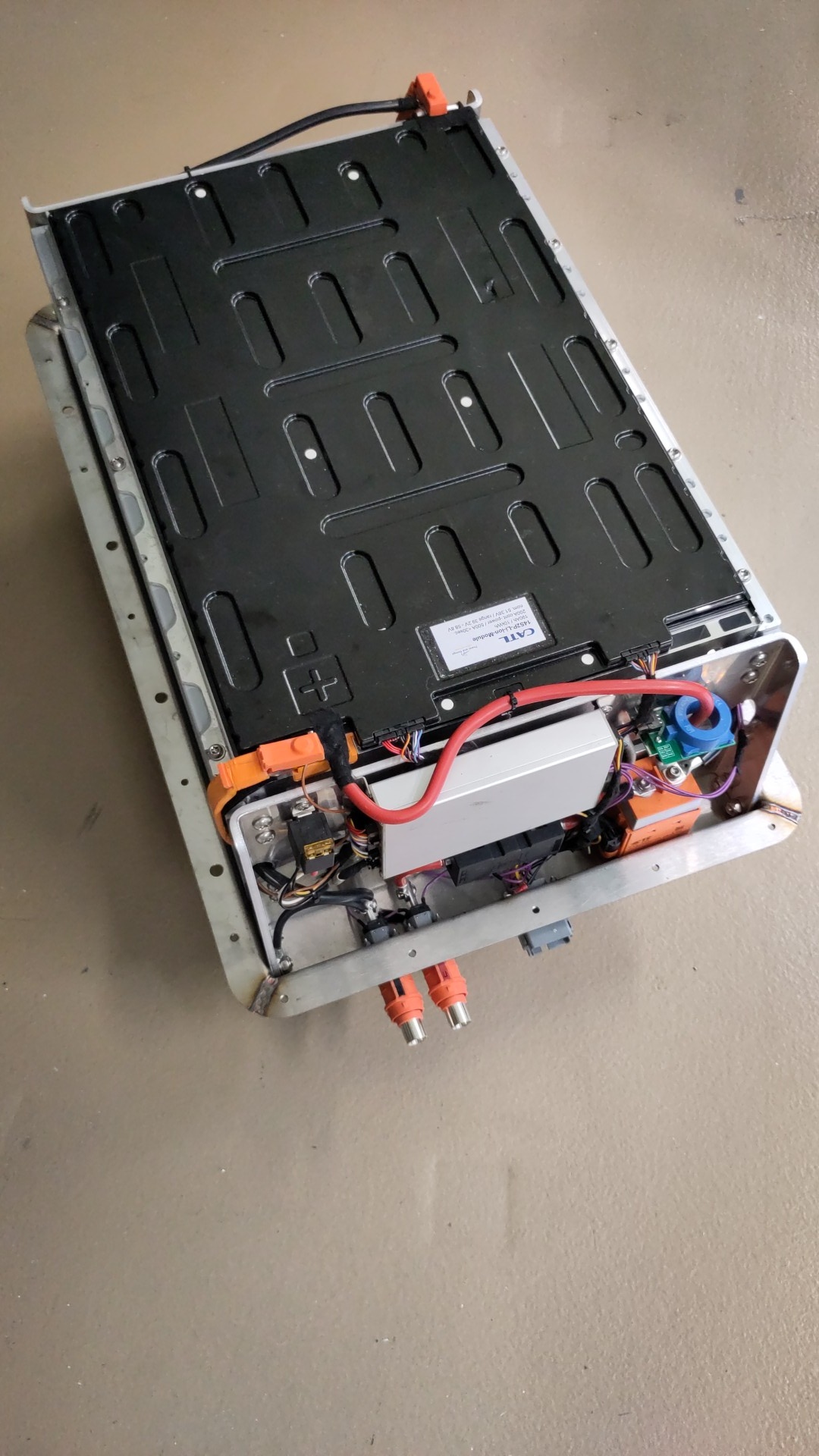

Fertig.
Deckel drauf, ab dafür.
Da mein Kollege schon in Feierabend ist, muss ich den Einbau auf Montag morgen verschieben, da ich allein die 120kg nicht sinnvoll bewegt bekomme.

Anhänge:

Folgende Benutzer bedankten sich: smartLooser, euver, Rebound, maikt, Goldbacher, AndiEcker, Berthold, Green_Pirate, Stevie_AN, lip
