06 Aug 2020 07:54 #199375 von TwizyChrisy
Reparatur Getriebewelle
Der Hilfsrahmen ist hinter der Batterie. Keine Sorge.

Mehr Twizys, mehr Freude.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • huey
  • hueys Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 309
  • Dank erhalten: 325
06 Aug 2020 10:29 #199380 von huey
Reparatur Getriebewelle

TwizyChrisy schrieb: Der Hilfsrahmen ist hinter der Batterie. Keine Sorge.


Theoretisch schon, aber ich wusste doch, dass ich dazu schon mal was gelesen hatte: siehe hier . Sieht so aus, als wenn das doch nicht ganz so trivial wäre?!?

---
Lieber 58V als V8!
Folgende Benutzer bedankten sich: TwizyChrisy

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Pfälzer68
  • Pfälzer68s Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 7863
  • Dank erhalten: 4403
06 Aug 2020 16:10 - 06 Aug 2020 16:10 #199406 von Pfälzer68
Reparatur Getriebewelle
Moin.

Auch wenn in meinem Crash-45er kein Akku mehr drin war.. das hier:

deshalb haben wir einfach den doofen Zapfen gekürzt,


Hätt ich ebenso gemacht. Die Dinger sind eh zu lang.
Letzte Änderung: 06 Aug 2020 16:10 von Pfälzer68.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Goldi
  • Goldis Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Reifen- und KFZ-Monteur
  • Beiträge: 1833
  • Dank erhalten: 1117
06 Aug 2020 20:08 #199422 von Goldi
Reparatur Getriebewelle
Ich habe mal nach einem Unfall (einige alte Hasen kennen mein Malheur von Heiligabend 2015) den Hilfsrahmen tauschen Müssen.

Leider Musste ich den Stecker hinten trennen und den Akku absenken.
Habe einfach die Schrauben des Akkus soweit gelöst bis der Hilfsrahmen über diesen saublöden viel zu langen Zapfen ging.

Habe es leider versäumt den Zapfen zu kürzen! :sick:

2013 Twizy #1 Goldi: Color 4/2012, Lader 2.Gen., OVMS 2, Korea Fenster, AHK, Parrot mit DAB+, Smart Brabus Ledersitz mit Heizung,
Getriebezusatzlager. usw.
Seit 2022 Twizy #2 Bj 2012, OVMS 2, Korea Scheiben, Bluetooth/Freisprech Lösung aus Korea.
Mein Wahnsinn wird völliges Verstummen sein!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • huey
  • hueys Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 309
  • Dank erhalten: 325
07 Aug 2020 17:15 #199471 von huey
Reparatur Getriebewelle
Danke für die Infos, Jungs! Winkelschleifer und Trennscheibe sind vorhanden. Auto-leichter-machen ist ja auch eine Form des Tunings. :laugh:

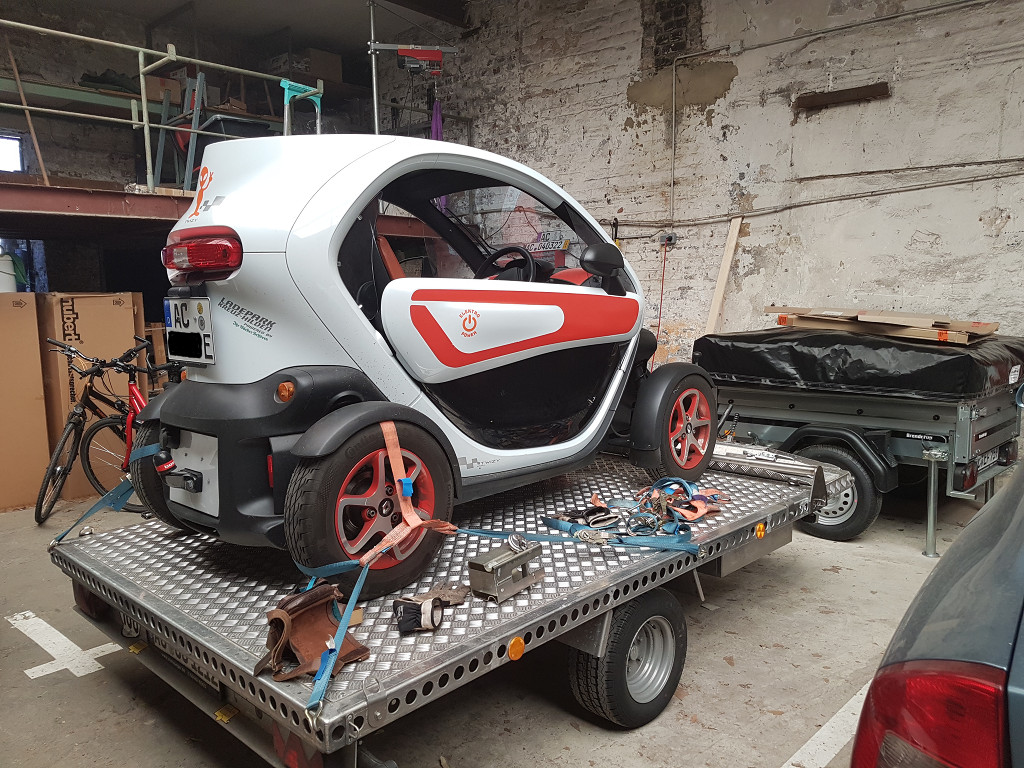

Die Twiese ist glücklicherweise wieder zu Hause, es könnte also bald losgehen. (... wenn ich denn Zeit genug hätte).


Wofür ist denn dieser saublöde Zapfen eigentlich gedacht?

---
Lieber 58V als V8!
Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Goldi
  • Goldis Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Reifen- und KFZ-Monteur
  • Beiträge: 1833
  • Dank erhalten: 1117
07 Aug 2020 19:53 #199477 von Goldi
Reparatur Getriebewelle

huey schrieb: Danke für die Infos, Jungs! Winkelschleifer und Trennscheibe sind vorhanden. Auto-leichter-machen ist ja auch eine Form des Tunings. :laugh:

Die Twiese ist glücklicherweise wieder zu Hause, es könnte also bald losgehen. (... wenn ich denn Zeit genug hätte).



Wofür ist denn dieser saublöde Zapfen eigentlich gedacht?


Sachte, sachte, ich glaube ein Dremel reicht?!

2013 Twizy #1 Goldi: Color 4/2012, Lader 2.Gen., OVMS 2, Korea Fenster, AHK, Parrot mit DAB+, Smart Brabus Ledersitz mit Heizung,
Getriebezusatzlager. usw.
Seit 2022 Twizy #2 Bj 2012, OVMS 2, Korea Scheiben, Bluetooth/Freisprech Lösung aus Korea.
Mein Wahnsinn wird völliges Verstummen sein!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • huey
  • hueys Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 309
  • Dank erhalten: 325
08 Aug 2020 10:59 #199484 von huey
Reparatur Getriebewelle

Goldi schrieb: Sachte, sachte, ich glaube ein Dremel reicht?!


So klein ist der? Nach dem Bild hier hatte ich (ohne Größenvergleich) gedacht, der Torpedo wäre so 7 cm lang und 3 cm im Durchmesser. :laugh:
Na dann ist der ja keine Hürde.

---
Lieber 58V als V8!

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • buddhafragt
  • buddhafragts Avatar
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 70
  • Dank erhalten: 21
09 Aug 2020 23:10 #199589 von buddhafragt
Reparatur Getriebewelle
Hallo Leute,
tolle Arbeit, habe mich gerade durch den Thread gekämpft.

Am Anfang wurde mal der Ersatz der Verzahnungskupplung durch eine Klauenkupplung diskutiert.
Warum ist das eigentlich wieder verworfen worden?
Innenverzahnte Glocke am Motor runter, Klauenkupplung drauf, Getriebewelle Verzahnung abdrehen und Klauenkupplung drauf, fertig....
Das sollte so steif sein, das sich das zusätzliche Kugellager erübrigt.
Oder habe ich eine Denkfehler?

Gruß, Michael

Kewet 3 mit Twizy Motor, GEN4, EMUS BMS und LiFePo4 120Ah.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Pfälzer68
  • Pfälzer68s Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 7863
  • Dank erhalten: 4403
09 Aug 2020 23:18 #199590 von Pfälzer68
Reparatur Getriebewelle
Hi.

Jupp, hast Du.. der zwingend notwendige Axialausgleich bedingt Spiel in der Kupplung, was durch das fehlen der Läuferlagerung wieder zum Aufschwingen führt. Elastomergedämpfte Versionen hatte ich mal nachgesucht, waren aber alle zu groß. Die Eingangswelle müsste nichtmal abgedreht werden, die Verbindung könnte dann geklebt werden. Aber ohne Zusatzlager wird auch das nix.

Wenn wir nun eine Firma gefunden haben die die Zahnhülse neu fertigt und auf die Läuferwelle aufschrumpft ist das die einfachste und kostengünstigste Version.
Folgende Benutzer bedankten sich: Öko1, Joe-Hotzi

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • buddhafragt
  • buddhafragts Avatar
  • Junior Boarder
  • Junior Boarder
  • Beiträge: 70
  • Dank erhalten: 21
09 Aug 2020 23:41 #199594 von buddhafragt
Reparatur Getriebewelle
Danke Klaus,
ich habe mir gerade mal die Anleitung reingetan, leider gibts keien Angaben über die Maße der Lagerhalterung und das Kugellager selber. Steht das hier irgendwo im Thread? Ich habe da nix gefunden.

Grüße, Michael

Kewet 3 mit Twizy Motor, GEN4, EMUS BMS und LiFePo4 120Ah.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Pfälzer68
  • Pfälzer68s Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 7863
  • Dank erhalten: 4403
10 Aug 2020 08:21 #199606 von Pfälzer68
Reparatur Getriebewelle
Moin.

Guggsdu ab hier:

Lagerhalter
Folgende Benutzer bedankten sich: buddhafragt

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Balu_Baer
  • Balu_Baers Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 315
  • Dank erhalten: 162
10 Aug 2020 09:44 #199609 von Balu_Baer
Reparatur Getriebewelle
Hi,
super gemacht. So eine Hebebühne fehlt mir auch noch :-)

Frage: Ist der Kühlkörper vom Sevcon isoliert montiert oder liegt potential drauf?
Ich frage wegen Auswahl der Wärmeleitfolie
Gruß Balu

RTT 2024 Startnummer 01, RTT 2023 Startnummer 01, RTT 2022 Startnummer 01
RTT 2019 Startnummer 01,RTT 2018 Startnummer 03
Lipsia Emotion 2018 Startnummer 80
BTT 2016 Startnummer 18
BTT 2017 Startnummer 18

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • huey
  • hueys Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 309
  • Dank erhalten: 325
16 Aug 2020 14:45 #199904 von huey
Reparatur Getriebewelle

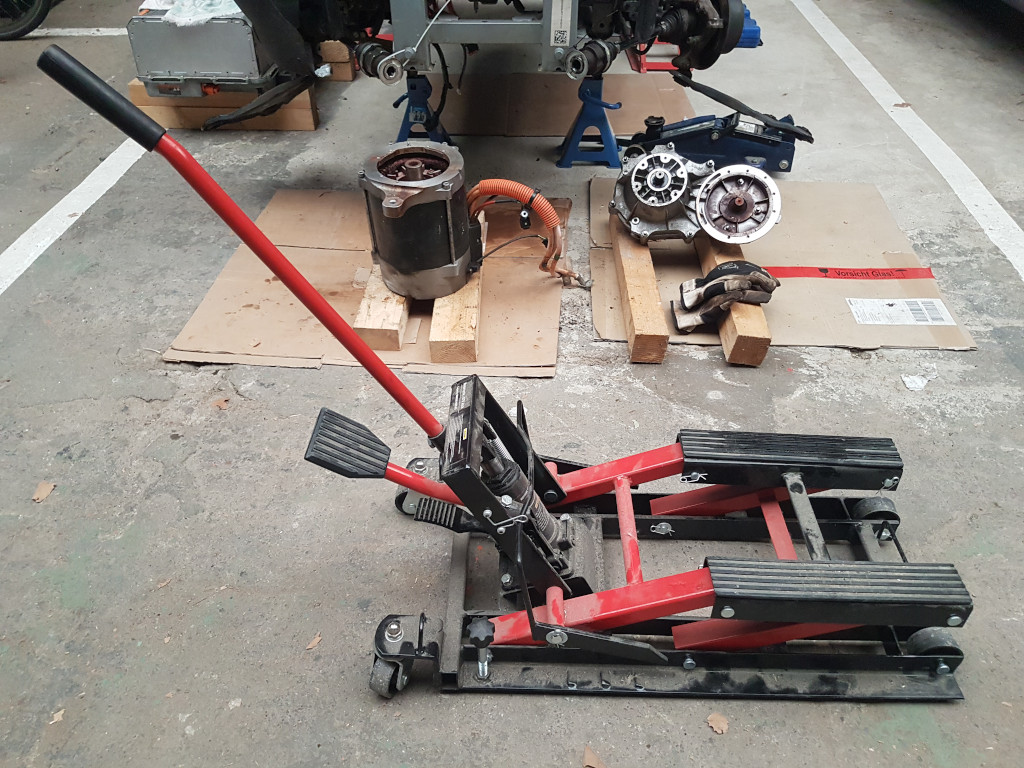

Ich hatte mir die Enge unter dem Twizy schlimmer vorgestellt, als sie ist. Man braucht definitiv keine Grube und auch keine Hebebühne! Was aber hilft ist eine möglichst glatte Fläche und solch ein Motorradheber:


Damit kann man die Batterie oder den Hilfsrahmen (inkl. Motor und Getriebe) recht leicht alleine absenken. Man kommt dann ansonsten mit zwei Auffahrrampen und zwei Unterstellböcken locker aus.

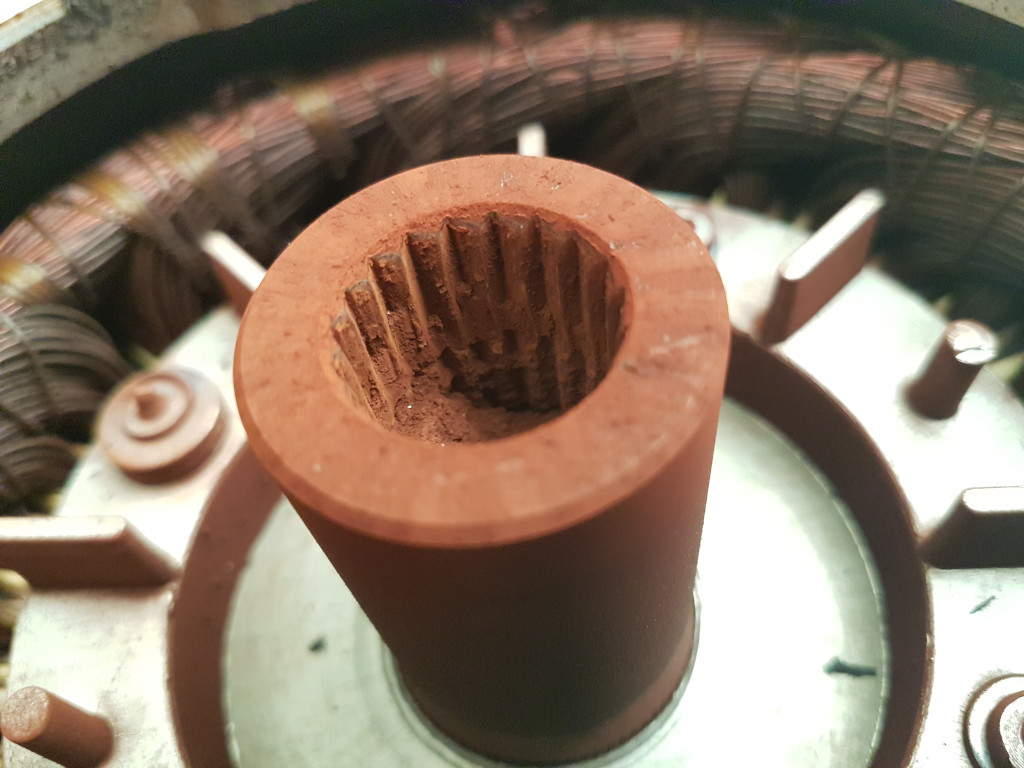

Wie man im Hintergrund sieht, sind Motor und Getriebe schon ausgebaut. Die Verzahnung sieht wirklich verheerend aus. Kein Wunder, dass ich keinen Antrieb mehr hatte. Am Motor sind zwar noch Zähne zu erkennen:

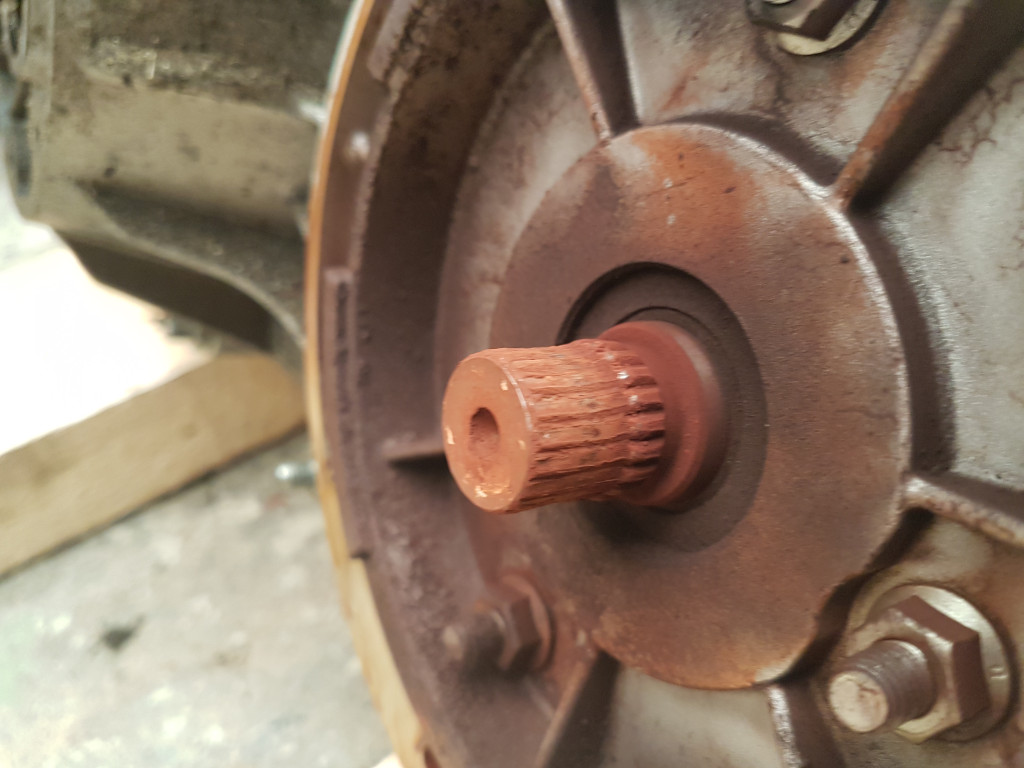

..., am Getriebe dagegen ist die Welle total rund:

---
Lieber 58V als V8!
Anhänge:
Folgende Benutzer bedankten sich: Mittelhesse, Buzzking, SBW_Umwelt

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Pfälzer68
  • Pfälzer68s Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 7863
  • Dank erhalten: 4403
16 Aug 2020 15:10 #199906 von Pfälzer68
Reparatur Getriebewelle
Moin.

...Aua...

Hatte sich eigentlich Renault mal ganz offiziell zu dem Schei.. geäußert?

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • huey
  • hueys Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 309
  • Dank erhalten: 325
16 Aug 2020 16:18 - 16 Aug 2020 16:19 #199908 von huey
Reparatur Getriebewelle

Pfälzer68 schrieb: ...Aua...
Hatte sich eigentlich Renault mal ganz offiziell zu dem Schei.. geäußert?


Ich kann mir irgendwie nicht vorstellen, das Renault offiziell diesen Serienfehler zugegeben hat. Ich glaube auch nicht, dass Renault einen 2012er Twizy ohne Garantie auf Kulanz reparieren würde oder was dazuzahlt. Davon habe ich noch nie gehört! Oder doch? Wer weiß was dazu?

Allerdings ist dieser Fehler in den Werkstätten bekannt! Wie sagte mein Freundlicher noch so schön? "Da brauch ich gar nicht nachschauen, das Problem kenn' ich. Das ist die Wellenverbindung zwischen Motor und Getriebe. Das ist schließlich nicht der erste Twizy, den wir hier auf dem Hof haben."

---
Lieber 58V als V8!
Letzte Änderung: 16 Aug 2020 16:19 von huey.
Folgende Benutzer bedankten sich: SBW_Umwelt
