Reparatur Getriebewelle

  • villadsen
  • villadsens Avatar
  • Top Boarder
  • Top Boarder
  • Beiträge: 1005
  • Dank erhalten: 517
02 Aug 2019 21:59 #179237 von villadsen
Reparatur Getriebewelle

Öko1 schrieb: Das ist nun die kompaktere Version des Motorlagers
(alle Kümmerlinge und Kleingeister dürfen wieder Fehler suchen).

Morgen geht nichts aber Sonntag werde ich an der Fertigstellung arbeiten !

Ich suche keine Fehler bei dir sondern findest es Klasse was du da machst. Falls du einen zweiten Motorlager herstellst, dann her damit. Ich würde ihn sofort einbauen.
MfG
Thomas V.

Einer von weniger als 50 Twizyfahrer in Dänemark
Folgende Benutzer bedankten sich: Öko1

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Pfälzer68
  • Pfälzer68s Avatar
  • Platinum Boarder
  • Platinum Boarder
  • Beiträge: 7863
  • Dank erhalten: 4402
03 Aug 2019 01:10 #179244 von Pfälzer68
Reparatur Getriebewelle

Öko1 schrieb: (alle Kümmerlinge und Kleingeister dürfen wieder Fehler suchen).


Sach mal, muss das sein? Wenn Du mit Kritik nicht klarkommst, dann post halt nix!

Das so mancher hier einen technischen Background hat dürfte ja nicht zu übersehen sein, und wenn dann sagen wir mal "Hemdsärmelige" Lösungsansätze diskutiert und/oder kritisiert werden... _DAS_ ist der Sinn eines Forums!

So langsam sinkt hier das Niveau auf Photovoltaikforumslevel...

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Öko1
  • Öko1s Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 262
  • Dank erhalten: 200
03 Aug 2019 05:55 - 03 Aug 2019 06:06 #179246 von Öko1
Reparatur Getriebewelle

Pfälzer68 schrieb:
Sach mal, muss das sein? Wenn Du mit Kritik nicht klarkommst, dann post halt nix.


Ja, und genau das ist es auf das es hinausgeht !

Der kleinste Fehler wird ausgenutzt um richtiggehend Mobbing zu betreiben.

In diesem Fred wurde es auch so weit getrieben bis dann irgendwann auf Seite 12 Dingdong der Kragen geplatzte !

Ich muss ihm vollkommen recht geben !

Aber lassen wir das jetzt, das lenkt nur unnötig vom Thema ab und für solche Blödheiten ist mir die Zeit zu schade !!!

Du kannst ja einen eigenen Fred aufmachen um dieses Thema breitzutreten ! :-)

Erich Öko1 - die Arbeitskollegen sagen McGyver

Twizy 80 Technik 2012 ca.12000km / Jahr
BMW 318ti+Jeep XJ 1998 ca.800km / Jahr
Letzte Änderung: 03 Aug 2019 06:06 von Öko1.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Apexx
  • Apexxs Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 336
  • Dank erhalten: 262
03 Aug 2019 16:13 #179273 von Apexx
Reparatur Getriebewelle
Ich will ja nicht meckern - aber was ist jetzt genau der Vorteil zur ersten Version?
Die Halteplatte braucht es ja trotzdem, damit das Drehteil am Getriebegehäuse bleibt.
Oder bohrst du in das Teil Löcher rein und verschraubst es direkt mit dem Getriebe?

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • ZE_Ralf
  • ZE_Ralfs Avatar
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 714
  • Dank erhalten: 205
03 Aug 2019 16:43 #179274 von ZE_Ralf
Reparatur Getriebewelle
Klasse was du da machst. Ich hätte auch großes Interesse daran. Hoffentlich geht das in Serie oder es gibt eine Zeichnung davon.

Euch allen ein schönes Wochenende

Grüße aus Stuttgart

Ralf
Folgende Benutzer bedankten sich: Öko1

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Öko1
  • Öko1s Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 262
  • Dank erhalten: 200
03 Aug 2019 17:38 #179279 von Öko1
Reparatur Getriebewelle

Apexx schrieb: Ich will ja nicht meckern - aber was ist jetzt genau der Vorteil zur ersten Version?
Die Halteplatte braucht es ja trotzdem, damit das Drehteil am Getriebegehäuse bleibt.
Oder bohrst du in das Teil Löcher rein und verschraubst es direkt mit dem Getriebe?


Genau,
morgen kommen 3 Sacklöcher ins Getriebe, Gewinde rein und das Teil direkt angeschraubt !

Erich Öko1 - die Arbeitskollegen sagen McGyver

Twizy 80 Technik 2012 ca.12000km / Jahr
BMW 318ti+Jeep XJ 1998 ca.800km / Jahr

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 18656
  • Dank erhalten: 10396
03 Aug 2019 23:50 #179292 von TwizyChrisy
Reparatur Getriebewelle

Öko1 schrieb:
Ich wurde schon gewarnt vor gewissen Leuten hier, die mächtig Seitenhiebe austeilen !
Gestern hab ich einen aus der Reserve gelockt von dem ich das nie erwartet hätte.
Chrisy, ich war immer ein Fan von Dir, nun hab ich bemerkt Du bist auch bei diesem Club.
Jetzt bin ich schwer enttäuscht von Dir !
!


Ich hab keine Ahnung was du geraucht hast, aber es tut dir nicht gut, lass es besser.
Und wenn's Dir wieder besser geht, dann erklärst mir mal um was es überhaupt geht?

Mehr Twizys, mehr Freude.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Öko1
  • Öko1s Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 262
  • Dank erhalten: 200
04 Aug 2019 01:07 #179295 von Öko1
Reparatur Getriebewelle
Ich werde hier diesbezüglich keine Antworten mehr geben.

Wir bleiben hier beim Thema bitte !

Falls Du mit mir ein Problem hast können wir das gerne per PN regeln.

Das Forum ist dazu da uns gegenseitig zu helfen (nicht um uns gegeneinander rauszuekeln) !!!

Erich Öko1 - die Arbeitskollegen sagen McGyver

Twizy 80 Technik 2012 ca.12000km / Jahr
BMW 318ti+Jeep XJ 1998 ca.800km / Jahr

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Öko1
  • Öko1s Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 262
  • Dank erhalten: 200
04 Aug 2019 13:35 #179333 von Öko1
Reparatur Getriebewelle
Liebe Twizy-Freunde !

Es geht weiter:

Vorab möchte ich noch etwas klarstellen:

Ich bin hier auf niemanden böse, jeder kann mal Fehler machen.
Von meiner Arbeit sollen hier alle profitieren !

Soweit so gut.

Meine heutige Arbeit musste ich aufgrund Materialmangels unterbrechen.

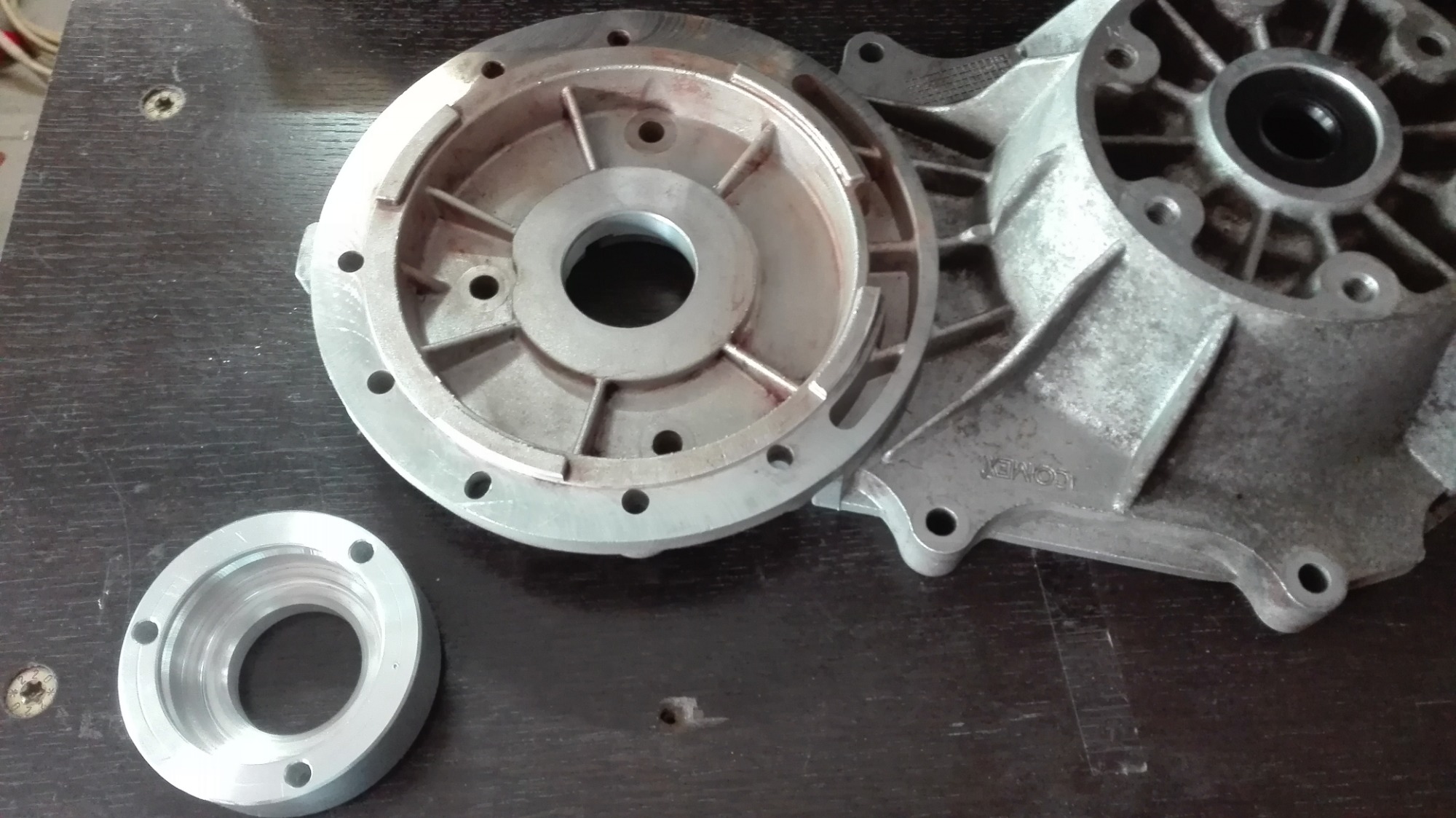

Immerhin konnte ich die Löcher anzeichnen und bohren.

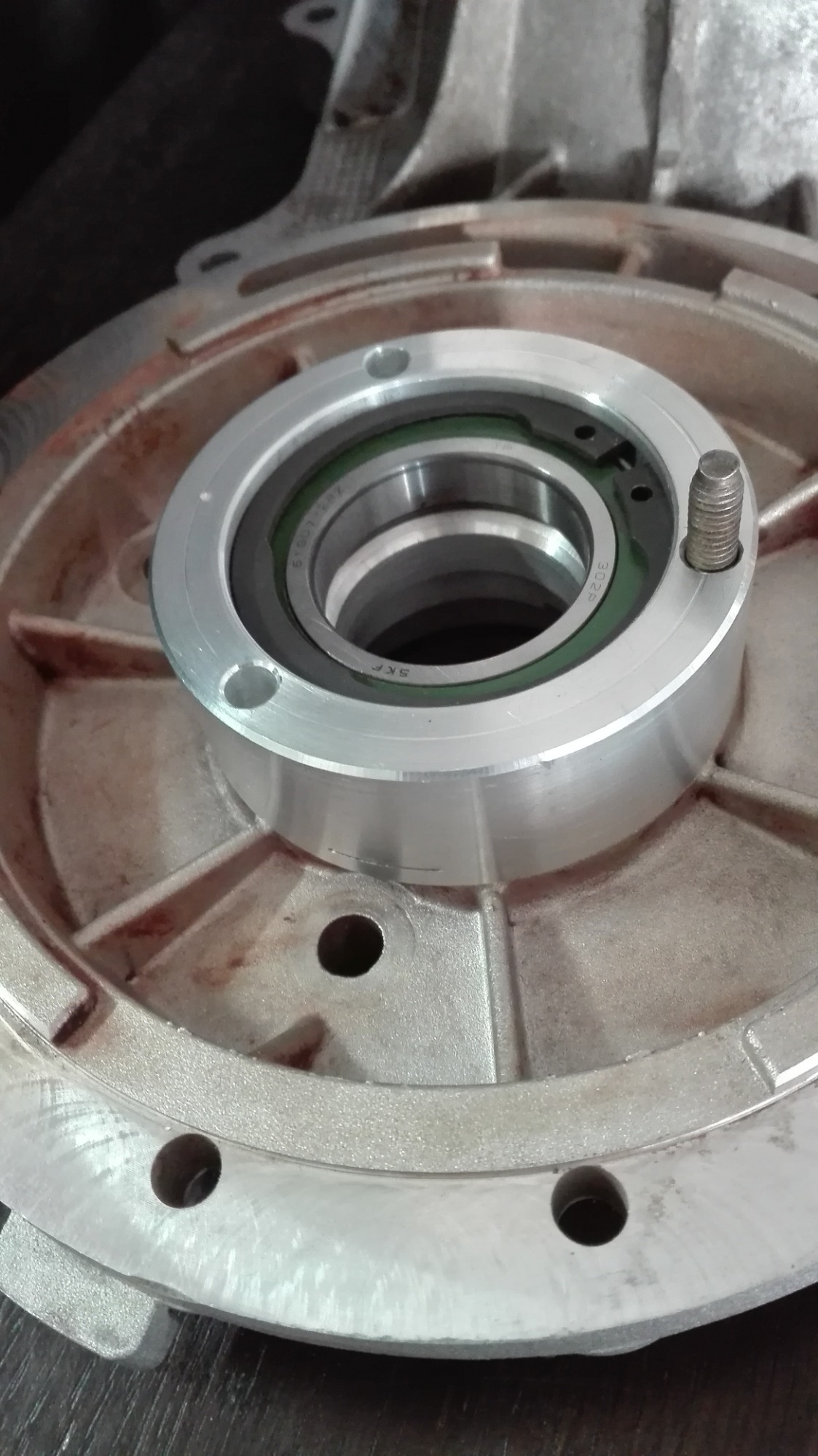

So soll das dann aussehen, hatte aber keine passenden Stehbolzen zuhause.
Natürlich kann einer das auch mit Schrauben machen, ich bevorzuge jedoch Stehbolzen.
Da schau ich dann morgen beim Industriebedarf.

Wegen der Gewindelöcher hatte ich vorher noch Bedenken, ist aber an diesen Stellen gut 25mm Material am Gehäuse.

Morgen gibt's dann eine Einbauanleitung !

L.G. Erich

Erich Öko1 - die Arbeitskollegen sagen McGyver

Twizy 80 Technik 2012 ca.12000km / Jahr
BMW 318ti+Jeep XJ 1998 ca.800km / Jahr
Anhänge:
Folgende Benutzer bedankten sich: weiss60, ZE_Ralf

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • TwizyChrisy
  • TwizyChrisys Avatar
  • 10k Boarder
  • 10k Boarder
  • Der Trend geht klar zum Zweittwizy äähhh....
  • Beiträge: 18656
  • Dank erhalten: 10396
04 Aug 2019 18:34 #179352 von TwizyChrisy
Reparatur Getriebewelle
Das sieht mir jetzt doch deutlich vertrauenerweckender aus als Deine Reverse-Kolben-Recycling-Variante :-)

Ist dieses Lager eigentlich den Controlling-Business-Kaspern zum Opfer gefallen oder warum ist das nicht serienmäßig vorhanden?

Wenn das Teil sauber bemaßt und einmal einprogrammiert ist, schmeißt das eine CNC Maschine doch im 90 Sekunden Rhythmus aus :-)

Mehr Twizys, mehr Freude.
Folgende Benutzer bedankten sich: Öko1, Mittelhesse

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Mittelhesse
  • Mittelhesses Avatar
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 720
  • Dank erhalten: 987
04 Aug 2019 20:39 #179356 von Mittelhesse
Reparatur Getriebewelle

TwizyChrisy schrieb: Wenn das Teil sauber bemaßt und einmal einprogrammiert ist, schmeißt das eine CNC Maschine doch im 90 Sekunden Rhythmus aus :-)


Wenn noch 3 Löcher rein sollen evt. auch 120 sec. :D

Wellenkupplung könnte ich mal bei unserem Verzahner anfragen, wenn ich maße bekomme, oder eine alte Getriebewelle

Gruß vom Schwertschmied
Stefan
Model 3 (Nidhöggr) schwarz LR AWD seit 14.02.19
Fuhrparkmanager für:
Renault: ZOE und Twizy
Opel: Vivaro-E (Kastenwagen 75kWh mittlerer Radstand)
Citroën: Berlingo electric Kastenwagen
Folgende Benutzer bedankten sich: TwizyChrisy, Öko1

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • villadsen
  • villadsens Avatar
  • Top Boarder
  • Top Boarder
  • Beiträge: 1005
  • Dank erhalten: 517
04 Aug 2019 21:07 #179358 von villadsen
Reparatur Getriebewelle

Öko1 schrieb: Liebe Twizy-Freunde !

Es geht weiter:

Wegen der Gewindelöcher hatte ich vorher noch Bedenken, ist aber an diesen Stellen gut 25mm Material am Gehäuse.

Morgen gibt's dann eine Einbauanleitung !

L.G. Erich


Hallo Erich,
Wäre es nicht besser die drei bestehende Bolzen/Löcher zu verwenden? So wie du es beim ersten Versuch gemacht hast. Eventuell der Lagersitz mit einen Flansch versehen damit die drei Mutter "Platz" hast.
MfG
Thomas V

Einer von weniger als 50 Twizyfahrer in Dänemark

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Öko1
  • Öko1s Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 262
  • Dank erhalten: 200
05 Aug 2019 10:18 #179368 von Öko1
Reparatur Getriebewelle
Hallo Thomas !

Bei dieser Konstruktion achtete ich bewusst auf Einfachheit damit der Aufwand für die Produktion so gering wie möglich ist.

Wird dadurch für jeden leistbar.

Die ursprüngliche Version mit der Platte ist eher für Selbst-Bastler da sie von oben auch im eingebauten Zustand montiert werden kann(hab ich bei meinem Twizy auch so gemacht).

Erich Öko1 - die Arbeitskollegen sagen McGyver

Twizy 80 Technik 2012 ca.12000km / Jahr
BMW 318ti+Jeep XJ 1998 ca.800km / Jahr

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • Balu_Baer
  • Balu_Baers Avatar
  • Expert Boarder
  • Expert Boarder
  • Beiträge: 315
  • Dank erhalten: 162
05 Aug 2019 10:27 #179370 von Balu_Baer
Reparatur Getriebewelle
Hi,
ich lese hier still mit und finde deine Ideen und deren Umsetzung gut.
Vielleicht als Tipp:
dien Twizy Motor gibt es auch mit doppelter Lagerung.
Vielleicht hat die Firma Fleck so etwas auf Lager oder kann es fertigen.
Den kompletten Motor gib es dort.
www.fleck-elektroauto.de/shop/elektromotoren/

Gruß Balu

RTT 2024 Startnummer 01, RTT 2023 Startnummer 01, RTT 2022 Startnummer 01
RTT 2019 Startnummer 01,RTT 2018 Startnummer 03
Lipsia Emotion 2018 Startnummer 80
BTT 2016 Startnummer 18
BTT 2017 Startnummer 18

Folgende Benutzer bedankten sich: euver, Pfälzer68

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

  • udo229
  • udo229s Avatar
  • Pro Boarder
  • Pro Boarder
  • Beiträge: 650
  • Dank erhalten: 510
05 Aug 2019 10:58 #179372 von udo229
Reparatur Getriebewelle
Der Motor hinter dem Link hat meiner Meinung nach auch nur ein Lager. Sieht aber exakt nach Twizymotor aus, das Getrieb ist auch so ein Comexteil.

Ein Freundvon mir arbeitet bei einem Internationalen Dreh-und Fräsmaschinenhersteller. Er meinte: gib mir ne Zeichnung und ich mach dir das.
THS hier im Forum hat Motor und Getriebe herumliegen, der Mittelhesse bot sich an, Maße abzunehmen. Vielleicht können sich Öko1 / Erich und die zwei zusammentun?

Twizy 45 BJ’12, 43.000km, zusatzlager, geklebte Motorhülse
Twizy 80 BJ'12 49.000 km
9,5 kwp auf dem Dach
Pylontechspeicher
C-Zero im Sharing
Ostholstein
Folgende Benutzer bedankten sich: Öko1
